用泡沫法制造轻质刚玉砖是将发泡剂和稳定剂及水按一定比例配合，先制成泡沫液，然后与氧化铝泥浆混合，浇注成型、养护、干燥、烘烤和烧成等工序，制成高气孔率的轻质刚与制品。

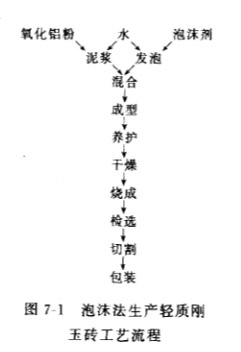

用泡沫法制造氧化铝砖的工艺流程：
制品中的气孔是由特别加入泥料中的泡沫形成的。泡沫对制品的性质有决定性的影响，干的坯体中就不存在泡沫了。要制成稳定的泡沫，必须在水中加入某些物质，使气体、液体界面上形成一层吸附层，从而使水的表面能降低，泡沫稳定。纯的液体不会形成稳定的泡沫，要使泡沫具有稳定性，泡沫薄膜表层要有结聚粘度，引用稳定剂使形成的吸附结聚粘度，引用稳定剂使形成的吸附结聚层粘度增大。掺入水中促进泡沫形成的物质称为泡沫形成剂。在轻质耐火材料生产中通常采用松香皂或天然的“皂根”。气体是分散相，液体是使气泡互相分离的分散介质，泡沫的存在是分相气泡表面降低到最低限度。气泡表面活性越强，吸附固体细粒的性能越强，所生成的吸附层也越牢固，吸附层的稳定性受到泡沫剂浓度的影响。此外，气体与液体所产生的胶体溶液的PH值越接近7越好。
松香皂是用纯松香、苛性钠和水制备的，三者比例依次为43%、7%、50%，将松香置于金属容器中熔化，加热时不断搅拌，并用10%的苛性钠溶液处理，至松香完全皂化失去粘性并具有一定稠度为止。待冷却到室温以后，用饱和食盐溶液用倾泻法洗涤3-4遍，再用纯净水洗涤一次之后，松香皂即可备用。制造泡沫液时，用明胶做泡沫稳定剂。用40%松香皂，10%碳酸钙，50%明胶和足够的水，加热混合成均匀地乳浊液（即泡沫形成剂），然后将乳浊液的水溶液于圆筒形打泡器中制成泡沫。
在氧化铝粉料中加入适量的粘土、明矾和水等配置成泥浆，然后将制成的泡沫加入泥浆中搅拌均匀，混合物的总含水量约80%。接着将拌有大量泡沫的泥浆在模型中浇灌成型。氧化铝分散组分完全覆盖在空气泡表面，气泡的稳定性很快提高，细粉的悬浮液具有阻止气泡消失的粘度，泥料中保持有泡沫。
泡沫刚玉砖的原料用工业氧化铝，经煅烧、粉碎、净化、制成粒径小于30μm的细粉。颗粒不能太粗，否则会严重破坏泡沫，以及容易使泥浆分层。材料的真密度愈大，颗粒要愈细，分散度要愈大。氧化铝悬浮液的最佳PH值是2.5-5.
增加泡沫含量能使坯体的密度降低，如果加入泡沫的泥料结构不均匀，虽然增加泡沫的含量，但效果不一定好。
液相（水）的作用十分重要，液相不足时，泡沫泥料的密度大。这是由于悬浮液粘度过大，造成泥料不舒展及气泡破坏。泥料中保持稳定的泡沫是悬浮液最佳水分的结果，如果水分过大，坯体收缩增大，气泡容易结合在一起。氧化铝泡沫泥料的泡沫含量、密度和悬浮液水分之间的关系。
现在用泡沫法生产轻质耐火制品，基本上还是采用浇灌成型，成型后的坯体连同模具一起在60-70℃的烘房里干燥4天左右脱模，然后再进行适当干燥，最后经1300-1550℃烧成，总烧成时间50-60h。烧成后的制品通常没有准确的外形和尺寸，因此出窑后的制品要进行机械或手工切割，可以制成密度0.8-1.3g/cm3、耐压强度4MPa、气孔率70%-80%、导热率0.17W/(m.K），使用温度1500-1700℃的轻质刚玉隔热砖。
在工业上已经完全掌握了泡沫法生产轻质刚玉耐火材料的工艺技术，可按用户使用条件生产出各种类型的轻质刚玉耐火材料。有的文献介绍：可以采用
不烧或预烧的工业氧化铝，添加磨细的TiO2%。用胶状松香、皂角苷、水解树脂等制造泡沫。所谓胶状松香，是用松香皂（松香酸的碱盐）和水胶（1%-2%）制取的。将泡沫泥料浇到模型里，其坯体经过烘干，添加TiO2的坯体在1550℃烧成。不加TiO2的坯体在1740℃烧成。
可以利用各种牌号的工业氧化铝，经过1550-1600℃预烧，γ-Al2O3，完全转变为α-Al2O3，然后经振动磨机磨细，要求达到小于3μm70%-80%，添加TiO21%或者不加。清除悬浮液的铁杂质，一般用盐酸（密度1.19g/cm3）处理，然后用水冲洗。利用PH值3.15±0.15，密度1.90±0.1g/cm3的氧化铝泥浆制备泡沫泥料。同样还可以利用密度1.8g/cm3、水分41.5%和密度2.0g/cm3、水分33.0%的泥料。泡沫泥料水分过高时，泥料过分稀薄，而水分过低时，泥料过度稠密。
泡沫泥料可以分注到用不锈钢薄板制造的模型里，坯体在模型里经过30-40℃干燥两昼夜，然后卸下模型，将半成品加肋，还要干燥2昼夜。在间歇窑里经过48h烧成，最终温度1600℃，保温6h。冷却过程中要注意，800℃以上冷却速度不超过100℃/h，其余为40-50℃/h。并且要对制品的形状和尺寸进行机械加工。

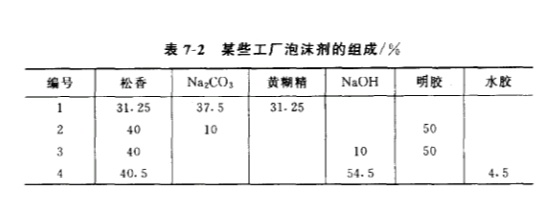

我国在泡沫剂配置方面积累了一些经验，各地配置方法种类较多，其中有几种泡沫剂。
为了提高泥浆起跑后的稳定性，在打浆时可加入料粉量0.3%的骨胶，骨胶必须在溶解后加入，否则将仍有团块物残留在泥浆中。一般采用软木或铝制作模型。模内工作面要求光滑不开裂，并刷上机油。
成型时按浇注场所分为火炕浇注和隧道干燥浇注两种。有的工厂采用频率为2500次/min，震动30-60s浇注，获得较好的效果。
干燥后砖坯的残余水分在3%以下时可装窑烧成。泡沫砖坯在装窑时应搭架或放在致密制品砖坯的上部，要按密度大的砖坯装在下部。对于直接接触火焰的部分砖坯应设置覆盖保护物。烧成后的制品都要经过切割、磨削加工。
用泡沫法生产刚玉砖，烧成时产生体积收缩，由于烧结而使薄膜内的气孔消除，但对较大的空气孔洞没有影响。
泡沫法能生产出高质量的轻质刚玉砖，可是工艺程序比较多，而且比较复杂。
山东锆铪耐火材料科技有限公司是中国钨钼制品行业耐火材料专业供应商，同时是国内唯一一家通过核工业部指定认可的耐火材料供应商。目前在越南、印度、伊朗均设有分公司（Gaoha international refractory technology co., LTD）锆铪国际耐火材料科技有限公司。公司面向市场需求和顾客的期望，致力于自行及合作开发各类高技术特种耐火材料制品以及不定形耐火材料，并努力拓展其应用领域。公司依托坚强的技术后盾，研究开发了多种结构异形的耐火材料制品。
主要产品有氧化锆制品、氧化锆空心球制品、氧化铝空心球制品、高纯氧化铝制品、刚玉制品、刚玉莫来石制品、刚玉十孔炉管、马蹄形刚玉管、工业氧化锆、氧化锆陶瓷造粒粉、电熔氧化物砂粉等多个系列百余种定形产品和不定形制品，产品畅销全国各省市自治区及海外并普遍得到肯定。咨询电话：0533-2182811，热忱欢迎国内外朋友前来合作洽谈，共同发展。
